产品功能 :
CDII-DZ型夜灯装置是针对船舶照明系统开发的新型舱室、廊道夜间照明设备。
产品特点 :
采用彩色LED照明，寿命长，节能环保，与传统的白炽灯相比采用LED灯可以节 能85%。
照明亮度、色彩可控（出厂前可根据用户要求设定）。
具有定时照明的功能。
400-101-5915
EN
400-101-5915
EN
夜灯装置 / CDII

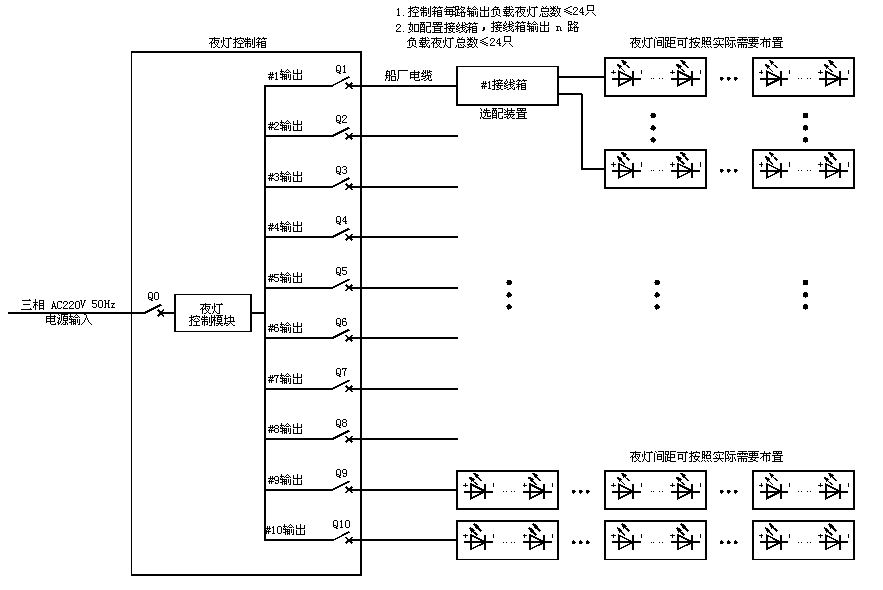

型号命名详细参数原理框图操作说明附件配置
1、夜灯控制箱
|
输入电压 |
三相 AC220V±10% 50Hz 或DC24V |
|
输出电压 |
单相 AC220V±10% 50Hz 或DC24V |
|
电 流 |
5A（分10路输出，每路输出0.5A） |
|
输出路数 |
默认10分路 （每路可直接控制夜灯或经由接线箱控制） |
|
防护等级 |
IP 23 |
|
外形尺寸 |
高500×宽400×厚180 |
|
安装尺寸 |
高532×宽342安装孔φ10 |
|
重 量 |
约20kg |
|
配置夜灯控制模块 |
CDII-DZ/CS夜灯控制模块 |
2、夜灯
|
输入电压 |
单相 AC220V±10% 50Hz 或DC24V |
|
输出电压 |
输入单相AC220V±10% 50Hz时 输出单相AC220V±10% 50Hz 输入单相DC24V时，输出DC24V |
|
功耗 |
约1W |
|
防护等级 |
IP 56 |
|
外形尺寸 |
壁挂式（B） 高88×宽178×厚33（不含遮光罩） |
|
嵌入式 (Q) 高100×宽176×厚33（不含遮光罩） |
|
|
安装尺寸 |
壁挂式（B） 高100×宽125安装孔φ7（不含遮光罩） |
|
嵌入式 (Q) 高88×宽164安装孔φ4.5 |
|
|
重 量 |
约1kg |
|
功能说明 |
a.颜色：默认为红色.(颜色可选红、蓝、紫色其中一种) |
|
b.最低照度不小于5 lx |
3、夜灯装置外形及安装图
夜灯控制箱10路输出：外形、安装尺寸，开孔尺寸
夜灯壁挂式
夜灯壁挂式半遮光罩
夜灯壁挂式全遮光罩
夜灯嵌入式
夜灯嵌入式半遮光罩
夜灯嵌入式全遮光罩
1) 根据系统图连接各路夜灯，闭合夜灯控制箱内各路供电开关，
2) 按下控制面板上的回路号码，面板上的指示灯亮起，对应的回路灯具亮起。再次按下回路号码，面板上的指示灯熄灭，对应的回路灯具熄灭。
