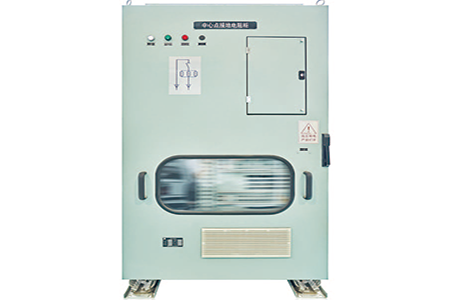

中压接地电阻柜 / NER型

邵经理 15206236910

资料下载

产品概述 : 接地电阻柜主要应用于额定电压小于12kV、50/60Hz的交流电力系统中发电机或变压器的中性点接地，以及额定电压小于4kV的直流系统中整流机组的中性点接地，可为电力系统提供保护、控制、测量以及安全联锁等功能

产品特点 :

可维护性：可靠墙安装，采用可拆卸前门，适应不同的安装场所，屏前操作维护

检修性：通过屏前透明观察窗可随时检查及观察设备内部运行状态

环境适应性：防护等级可达IP44,适用于陆用、船用交直流电力系统

安全性：隔离开关操作手柄延伸至屏外，方便操作

可靠性：已通过国家认可的第三方试验结构进行的环境及电性能检测

型号命名主要参数执行标准产品认证附件配置

1.电阻值：适配电力系统的接地电流,环境温度20℃时误差在±5%以内

2.额定电流: 1～15A

3.适用系统电压：≤DC4kV/AC12kV

4.通流时间:允许通过额定电流1min/h

5 安装方式：落地式

6.防护等级：IP44

7.环境温度：-10～55℃

8.外形尺寸：

宽（mm）	高（mm）	深（mm）
1000	1900	650

DL/T 780-2001

CCS、DNV、ABS、LR、BV等

NER一般有如下设备组成：

1、柜体

2、隔离开关

3、电阻单元

4、电流互感器
