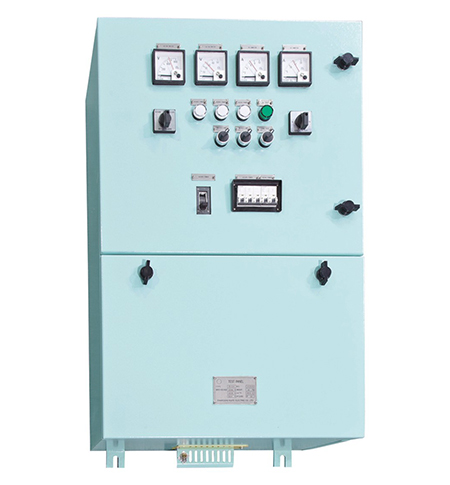

电工试验板
产品概述 : 电工试验板是接有各种电源,供电工检修和校验白炽灯、荧光灯、指示灯、熔断器以及其他各种电气设备用的配电板
产品特点 :

采用公司标准AE箱体,外形美观

具有多种输出电源

用于船舶日用负载和灯具(含LED)的测试

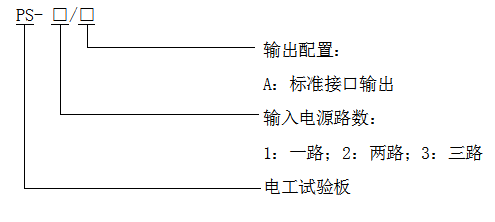

型号命名主要参数原理框图操作说明执行标准产品认证产品案例

1.输入电源:交流≤AC690V   额定频率:50/60Hz

                   直流≤DC220V

2.输出试验电源:≤AC690V, ≤DC220V的一种或多种试验电源

3.安装方式:壁挂式

4.防护等级:IP23、IP44

5.环境温度:-10~55℃

6.外形尺寸:


输入电源

1路

600

1000

400

2路/3路

600

1000

300




1.在电源输入端接入电源,合上各断路器,对应电源指示灯点亮。

2.测量各电压等级的试验端子、插座和灯座应有对应的电压输出,对应仪表显示正确的电压和电流。

3.打开“40W日光灯”、“20W日光灯”和“8W日光灯”旋钮,对应日光灯点亮。

4.打开“熔芯检测”旋钮,将红黑表笔分别接触熔芯两端,当熔芯完好时,“熔芯检测”指示灯点亮;当熔芯损坏时,“熔芯检测”指示灯不亮。

CB/T 1047-1992

CCS、DNV、ABS、LR、BV等

60000T自航半潜船  南通象屿海洋装备有限责任公司

流花16-2 FPSO   青岛北海船舶重工有限责任公司

64000T散货船(富汇)  南通象屿海洋装备有限责任公司

1200吨中型航标船(北方型)  同方江新造船有限公司

新型深潜水工作母船  青岛武船重工有限公司

800T自升式风电作业平台  中船工业成套物流(广州)有限公司

自升式多功能服务平台liftboat  招商局重工(江苏)有限公司

38800吨不锈钢化学品船  上海衡拓实业发展有限公司

3200匹拖轮  武昌船舶重工集团有限公司
