产品概述 :
分配电箱是用于船舶供电网络,向交流和直流负载设备分配电能的设备，具有过载和短路保护功能
产品特点 :
采用公司标准AE箱体，外形美观
箱门内嵌自成型密封材料，防护等级高
箱内设置可拆卸式防护盖板，安全性高
400-101-5915
EN
400-101-5915
EN

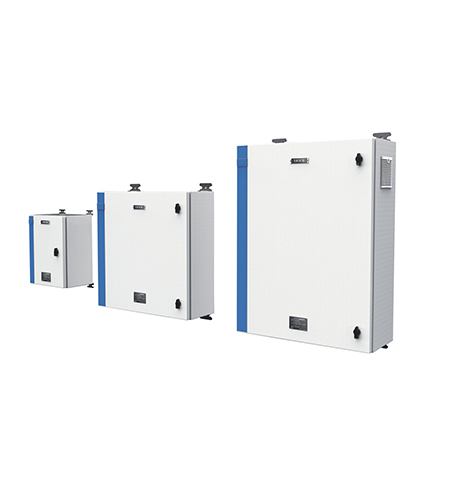

分配电箱 / PD型
型号命名主要参数原理框图操作说明执行标准产品认证产品案例
电力分配电箱：

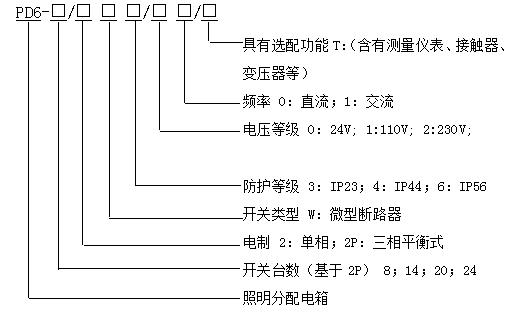

照明分配电箱：

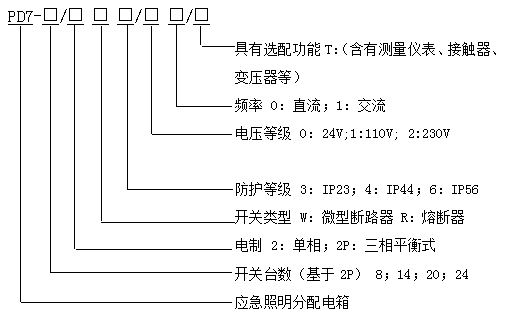

应急照明分配电箱：
1.额定电压：交流≤AC690V 额定频率：50/60Hz
直流≤DC750V
2.安装方式：嵌入式、壁挂式、落地式
3.防护等级：最高可达IP56
4.环境温度：-10～55℃
5.外形尺寸：
塑壳断路器
|
数量 |
宽 |
高 |
深 |
|
4 |
600 |
500 |
210 |
|
6 |
600 |
600 |
210 |
|
8 |
600 |
700 |
210 |
|
10 |
600 |
800 |
250 |
|
12 |
600 |
900 |
250 |
|
14 |
600 |
1000 |
250 |
|
16 |
600 |
1200 |
250 |
微型断路器(2P)
|
数量 |
宽 |
高 |
深 |
|
≤10 |
500 |
400 |
210 |
|
≤16 |
500 |
500 |
210 |
|
≤22 |
500 |
600 |
210 |
|
≤28 |
500 |
700 |
250 |
|
≤34 |
500 |
800 |
250 |
当电源输入时，合上负载断路器，实现向负载供电。当断路器故障脱扣时，应先检查线路，排除故障后再合上断路器。
CB/T 1046-1992
CCS、DNV、ABS、LR、BV等
60000T自航半潜船 南通象屿海洋装备有限责任公司
流花16-2 FPSO 青岛北海船舶重工有限责任公司
64000T散货船（富汇） 南通象屿海洋装备有限责任公司
3824kW沿海全回转拖轮 中船西江造船有限公司
1200吨中型航标船（北方型） 同方江新造船有限公司
巴西石油FPSO(P71) 烟台中集来福士海洋工程有限公司
800T自升式风电作业平台 中船工业成套物流（广州）有限公司
自升式多功能服务平台liftboat 招商局重工(江苏)有限公司
南海盛开号FPSO改造 深圳市行健自动化股份有限公司
勘探三号 友联船厂（蛇口）有限公司
极地科学考察破冰船 中船工业成套物流有限公司
3200匹拖轮 武昌船舶重工集团有限公司
