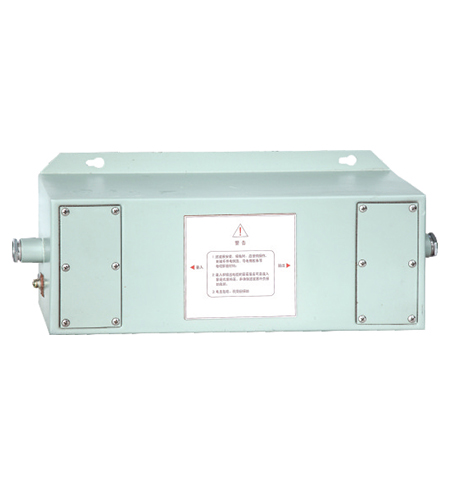

功率大,电流可达250A
适用于单相、三相三线制、三相四线制供电电源应用场合
铠装、金属外壳,屏蔽防护性好
0.01MHz-300MHz超宽频率范围具有较好的插入损耗
良好的插入损耗特性,能在恶劣环境下工作
可按不同的插入损耗、工作电流、电压、结构尺寸实现高端定制
功率大,电流可达250A
适用于单相、三相三线制、三相四线制供电电源应用场合
铠装、金属外壳,屏蔽防护性好
0.01MHz-300MHz超宽频率范围具有较好的插入损耗
良好的插入损耗特性,能在恶劣环境下工作
可按不同的插入损耗、工作电流、电压、结构尺寸实现高端定制

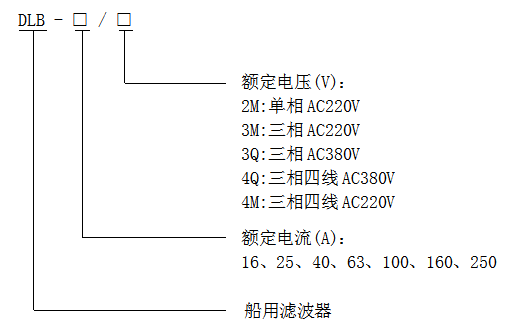

选型说明:
例1:DLB-160/3M
表示滤波器三相三线AC220V输入,额定电流160A。
例2:DLB-100/4Q
表示滤波器三相四线AC380V输入,额定电流100A。
工作电压范围:6%~-10%Ue(Ue为额定电压)
工作频率:50Hz/60Hz
防护等级:IP44
抑制频宽范围:0.01MHz-300MHz
工作电流:16A、25A、40A、63A、100A、160A、250A
环境温度:-45~+85℃
插入损耗IL:即IL随频率变化的特性,对电磁波干扰抑制的能力,通用特性频率特性如下:
频率(MHz) |
0.01 |
0.02 |
0.1 |
0.15 |
1 |
5 |
10 |
50 |
100 |
150 |
300 |
共模插损(db) |
25 |
30 |
40 |
60 |
85 |
90 |
80 |
65 |
60 |
55 |
50 |
差模插损(db) |
25 |
30 |
40 |
45 |
60 |
70 |
75 |
60 |
60 |
55 |
50 |
电压降:在额定电压/电流工况下,滤波器的电压降应小于2%。
绝缘电阻:对机壳的绝缘电阻冷态不小于100MΩ,热态不小于20MΩ。
介电强度:
线-线(L-L)之间:DC1414V
线-地(L-E)之间:DC2700V
温升:在额定工作状态下,其内部元件极限允许温升不应超B级绝缘规定值(70K)。滤波器能在环境温度-25~55℃及额定工况下持续正常工作。
工作方式为连续制,电感、电容式滤波。
漏电流:单相滤波器小于10mA;三相滤波器小于5mA。
对地电容:滤波器每相对地电容不大于0.1μF。
具有电密、磁密结构。
1. DLB-/2M

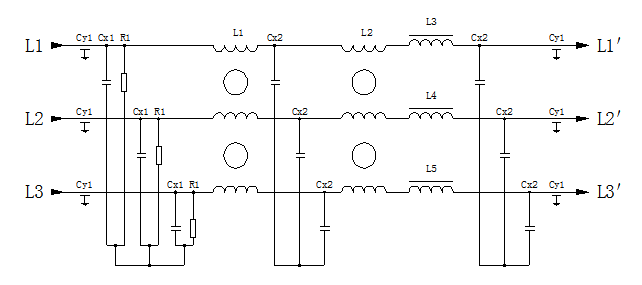

2. DLB-/3M、DLB-/3Q

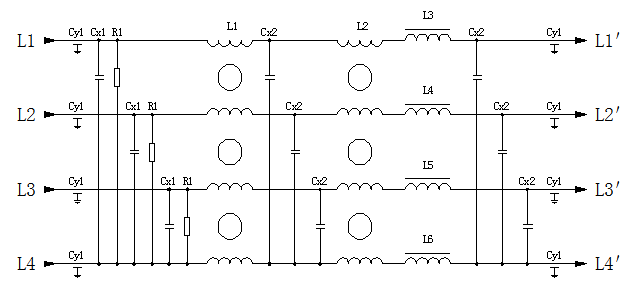

3. DLB-/4Q
详细参数请联系客服
详细参数请联系客服
