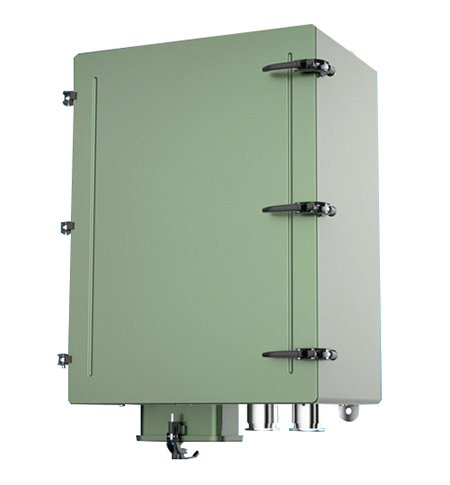

AJ型岸电箱（岸电插座箱） / AJ

严经理 15206236959

资料下载

产品功能 : AJ型岸电箱是船舶停泊码头时，岸电向船舶输送电力的配电设备。适用于额定电压AC220V/AC380/AC440V，频率50/60Hz的三相或单相交流配电系统。设备具有相序指示、相序转换以及欠压、过载、短路保护功能；产品满足GB/T 3783-2008《船用低压电器基本要求》。

产品特点 :

选用公司标准SM箱体，外形美观

箱体经过橘纹亚光喷塑，具有良好的耐腐蚀性，经久耐用

箱门采用双层密封条，防水效果好

具有手动、自动相序转换功能

箱内附有插图框，并贴有醒目的操作说明标识

箱门上带有自锁式门撑，方便使用及维护

进线可选配填料函、穿线管或铰链密封盖，出线标配填料函

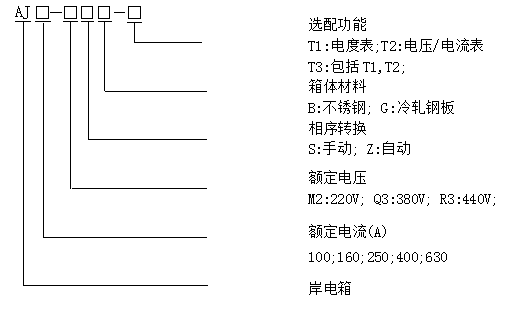

型号命名详细参数原理框图操作说明附件配置产品案例

1. 额定电压：AC220V/AC380V/AC440V 50/60Hz

2. 额定电流：100A/160A/250A/400A/630A

3. 防护等级：IP44/IP56

4.环境温度：-10～55℃

5. 产品标准尺寸见下表

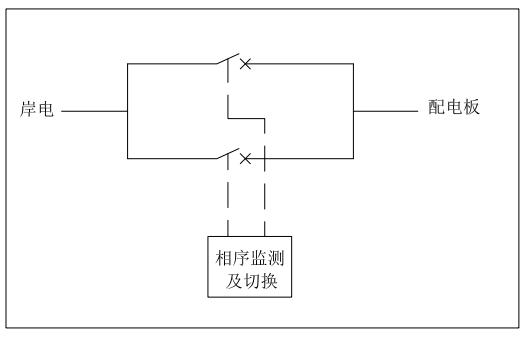

图1

1.切换相序控制旋钮SA1，实现“应急/自动”相序转换功能；

2.切换应急控制旋钮SA2，实现“应急”相序转换功能下的相序输出(手动操作)；

3.功能描述：

（1）正常情况下，则只需将SA1旋至“自动”模式，相序继电器自动判断，若此时输入正序电源，则正序继电器动作且正序电源指示灯点亮，输出正序电源；若此时输入逆序电源，则逆序继电器动作且逆序电源指示灯点亮，输出正序电源；

（2）若相序继电器故障，则只需将SA1旋至“应急”模式，人为判断,若此时输入正序电源，则将SA2旋至“同相”档位，则输出正序电源；若此时输入逆序电源，则将SA2旋至“反相”档位，则输出正序电源；

4.当输出控制旋钮SA3打在“关”档位，无输出。

详细参数请联系客服

60000T自航半潜船南通象屿海洋装备有限责任公司

64000T散货船（富汇）南通象屿海洋装备有限责任公司

3824kW沿海全回转拖轮中船西江造船有限公司

1200吨中型航标船（北方型）同方江新造船有限公司

800T自升式风电作业平台中船工业成套物流（广州）有限公司

3200匹拖轮武昌船舶重工集团有限公司

自升式多功能服务平台liftboat 招商局重工(江苏)有限公司
