产品概述 :
水密门状态指示系统用于显示水密门的开闭状态，当水密门打开时，发出声光报警，提示船员水密门处于开启状态，是保障船舶安全的重要设备。
产品特点 :
控制面板采用微处理器技术，LED指示、薄膜按键操作，外形美观，指示清晰
控制面板可按照实船布置模拟显示水密门的位置
系统采用CAN通信，能进行远距离可靠通信
采用模块化设计，扩展灵活
400-101-5915
EN
400-101-5915
EN
水密门状态指示系统 / WT型

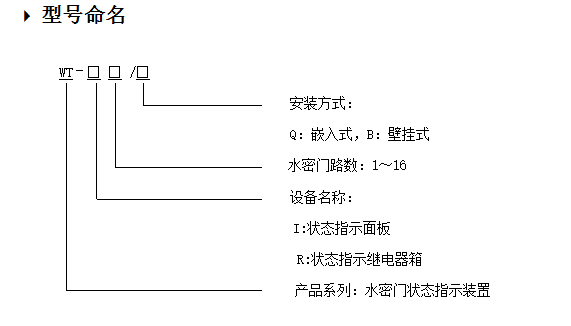

型号命名主要参数执行标准产品认证操作说明附件配置
|
额定电压 |
AC220V±10%，50/60Hz 或 DC24V±20% |
|
安装方式 |
嵌入式、壁挂式 |
|
防护等级 |
IP23、IP44 |
|
环境温度 |
-10℃～55℃ |
|
指示路数 |
可定制 |
CCS《钢质海船入级规范》
国际电工委员会IEC61162标准
CCS、DNV、ABS、LR、BV等
|
电源指示 |
轻按电源 “开”按钮，电源指示灯长亮，装置进入工作模式，轻按电源 “关”按钮，电源指示灯灭，装置停止工作； |
|
水密门状态指示 |
当接收到外部水密门关闭的状态信号时，面板上对应位置的指示灯显示为绿色，当接收到外部水密门开启的状态信号时，面板上对应位置的指示灯显示为红色： |
|
水密门开启报警 |
当检测到有水密门开启时，指示面板发出声光报警，面板上对应的指示灯显示为红色闪烁，蜂鸣器报警，消音后蜂鸣器停响，指示灯变为红色平光； |
|
试灯功能 |
按下试灯按钮，所有指示灯点亮，用来检测状态指示灯是否处于正常状态； |
|
调光功能 |
按下调光按钮，可以实现面板指示灯调光，以确保值班驾驶员在夜间不受其影响轻松读取信息； |
|
通信功能 |
本系统与机舱监测报警系统采用RS485通信（内容为各路水密门的开启报警）。 |
可选配水密门限位开关(型号：SL51-28)
