满足船用、核用等特殊环境要求，具有优异的抗冲振性能
双断点限流结构、体积小，分断能力高，零飞弧
附件齐全，模块化安装
智能化，全系列可通信
齐全的安装接线方式
多级全选择性保护
|
塑壳断路器型号MCCB |
DZ931 |
-125 |
G |
/ |
3 |
24 |
EP |
100 |
RQ |
T |
J |
|
壳架电流：50、125、250、400、630、1250 |
|||||||||||
|
分断能力：J 经济型、B 标准型、G高分段型、X 限流型 |
|||||||||||
|
|
|
||||||||||
|
极数：2极、3极 |
|
||||||||||
|
附件代号：10 分励、20 欠压、40 电操、02 辅助、01报警 具体信息请查阅选型手册 |
|||||||||||
|
保护特性：EF 发电机、EP 配电、ED 电动机、P 配电、D 电动机、S 瞬间 |
|||||||||||
|
额定电流 |
|
||||||||||
|
安装方式：Q、H、RQ、LQ |
|
||||||||||
|
通讯功能：T CAN M Modbus、缺省、无通信功能 |
|
||||||||||
|
J：耐冲击、缺省、不耐强冲击 |
|
||||||||||
*：保护特性： EF 智能型发电机保护；EP智能型配电保护；智能型电动机保护；P热磁式配电保护；D热磁式电动机保护；S电磁瞬动
安装方式：Q 固定式板前；H固定式板后；RQ 插入式板前；LQ 带电量测量模块插入式板前
|
壳架电流等级 Inm :50A、125A、250A、400A、630A、1250A |
|
额定电流 In：3A~1250A |
|
额定工作电压 Ue：AC230V、AC400V、AC690V |
|
最高分断能力：Icu=Ics=150kA |
IEC60947-2；GB14048.2; 各船级社规范
|
壳架等级额定电流（A） |
50 |
63 |
125 |
250 |
400 |
630 |
1250 |
|||||||
|
脱扣器形式 |
电磁式,热磁式 |
电磁式、热磁式、电子式 |
电子式 |
|||||||||||
|
机内外 附件 |
辅助触头选配数量 |
1 |
1 |
2 |
2 |
3 |
3 |
4 |
||||||
|
报警触头选配数量 |
1 |
-- |
1 |
1 |
1 |
1 |
1 |
|||||||
|
闭合电磁铁 |
-- |
-- |
-- |
-- |
-- |
-- |
1 |
标配AC400V AC230V |
||||||
|
分励脱扣器 |
选配,Us=AC230V |
选配附件，Us：AC400V、AC230V |
1 |
|||||||||||
|
电动操作机构 |
选配,Us=DC24V |
选配附件，Us：AC400V、AC230V |
1 |
|||||||||||
|
欠电压脱扣器 |
-- |
选配附件，Us：AC400V、AC230V |
||||||||||||

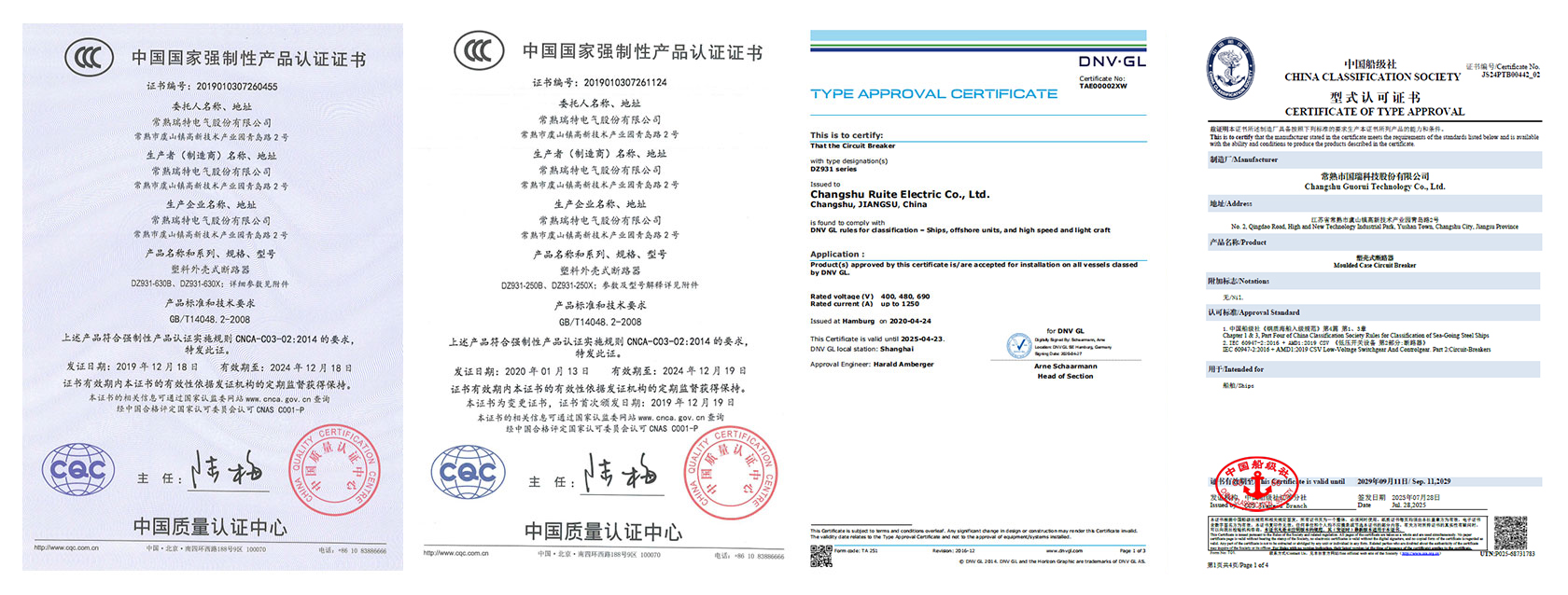

CCS、CCC、DNV-GL
