角行程双作用电液执行器
产品概述 : EDHA系列电液执行器采用齿轮-齿条的传动结构,执行器通过自带的液压微动力单元提供动力,使齿条进行左、右往复运动,从而带动齿轮旋转输出较大扭矩,达到阀门的打开和关闭
产品特点 :

集电气、液压和机械传动于一体,可靠性高

与电动执行器相比,在同功率下体积更小、扭矩更大

与液压执行器相比,自成液压系统,省去液压泵站和管路的铺设,降低成本投入

配置应急操作接口,可进行应急操作

机械及电气双重限位保护

型号命名详细参数原理框图执行标准产品规格产品认证
工作电压:AC220V 50/60Hz、DC24V
额定功率:300W
工作模式:S3-10%-30min
执行机构:双作用
防护等级:IP67(干式)
工作温度:-10℃~+55℃
工作方式:开关型、开度型
阀位指示:就地指示(选配)
工作压力:120Bar
转    度: 90°+/-3°
液压缸材质:QT400-15
工作介质:矿物油,符合DIN51524
法兰连接标准:ISO5211

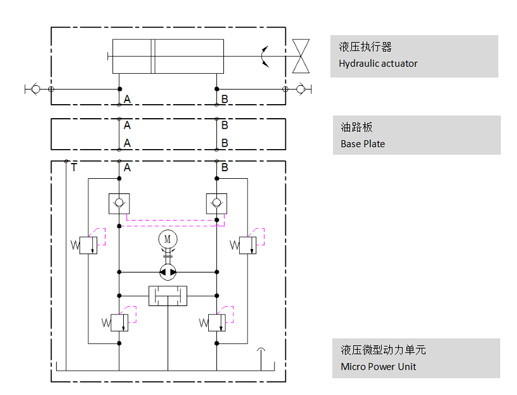

液压原理图:


电气原理图


电液执行器的电气部分主要由单相交流电机、核心控制器、抗腐蚀防水电连接器、专用液位传感器等主要元件组成,利用单相交流电机将交流电能转化为机械能,控制电机的正反转,从而带动柱塞泵,提供动力源。主要元件及功能接口见下表。

元件名称

功能接口

单相交流电机

提供动力源,带动柱塞泵

核心控制器

控制板采用Cortex M3 LPC1768系列为核心的新一代微型控制器

11AC220V电源输入和1AC220V电源输出;

2)输出3根电源线控制电机,用于电机正反转控制;

31路开命令和1路关命令控制输入信号,1路开到位和1路关到位反馈指示输出信号;

414-20mA电阻信号输入和14-20mA电阻信号输出,通过高精度角位移传感器,实时反馈阀门当前位置状态;

5)具有2CAN总线的通讯接口,可以提供与外部人机交互。

电连接器

根据设备IP67防护等级要求,采用全密封设计结构,防止水气、油雾等进入设备腔体内部,防止外部环境气体、霉菌对设备性能的影响。采用了中航光电YMB系列船用抗腐蚀防水电连接器,适用于潮湿。五键定位具有盲插和防错插功能。

1.《钢质海船入级规范》2018版

2.IEC60092 《船舶电气设备》

3. GD22-2015 《电气电子产品型式认可试验指南2015》

4.E-21  《阀门遥控系统》

EDHA80/160/240/500/700/1100/1800/2500

CCS
